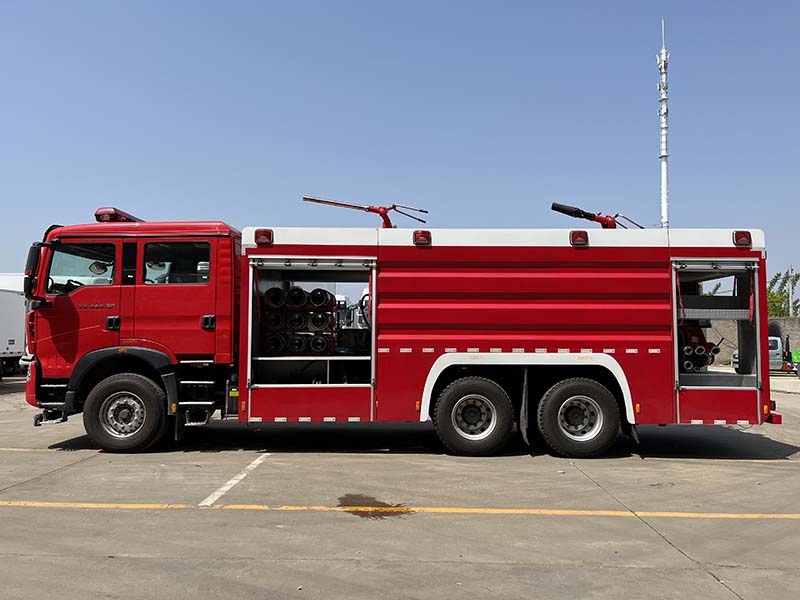

一、 底 盤
型 號：**重汽集團濟南卡車股份有限公司/ ZZ5357TXFV464MF5
發 動 機：**重型汽車集團有限公司
型號：MC11.46-61
功率：341kW
驅動型式：后輪驅動
軸 距：4600+1400mm
排放標準：GB3847-2005，GB17691-2018國六
二、 駕駛室
結 構：平頭、原裝雙排座四開門乘員室。
座位設置：前排2人后排4人。
座位前面加裝護欄兼扶手。消防隊員在奔赴滅火救援途中快速背負空氣呼吸器，到達火場后，迅速投入滅火救援行動。
駕駛室結構：安裝適應傾翻的液壓翻轉機構。
駕駛室內設備：除原車設備外，加裝取力器**開關、100W**報器、**開關等。
駕駛室外部：駕駛室頂靠前部安裝有長排**1個。
三、 容 罐
容 量：水：6000Kg 泡沫：3000kg
材 質： 水罐：優質鋼板，經高科技防腐處理
泡沫罐：優質鋼板，經高科技防腐處理
結 構： 框架焊接，罐體內設置縱、橫防蕩板，以減少車輛行駛過程中罐內水對罐體的沖擊；罐體前后壁板折有梯形折筋，使罐體具有足夠的強度、剛度。
罐頂設快速開啟式人孔，方便維修人員進出。罐內設有防止水泵吸水形成旋渦從而影響流量的裝置和濾網。
罐內設有不銹鋼浮球式液位指示器，可通過儀表板上液位表顯示罐內滅火劑的容量；罐底設有帶球閥的排污口。
罐體設有2個76mm溢流管，車廂兩邊各1個76mm注入口，便于其他車輛供水加液之用。
設 備：2個人口孔，帶有快速鎖緊及開啟裝置。
2個液位指示器。
2個排污口，帶不銹鋼球閥。
2個注水口（左右各一）
工藝：焊接牢固、可靠，去除清理夾渣、虛焊等缺陷；焊后應對罐體做24小時靜水壓試驗，確保不滲漏。
四、 消防泵及管路系統
消防泵：CB10/60低壓消防泵
流 量： 60L/s
壓 力： 1.0MPa
安裝型式： 后置
真空泵：活塞式；
真空泵材質：耐磨、抗腐蝕達到密封要求；
引水時間≤35s，吸深≥7m。
**真空度：≥85kPa；
管路系統
吸水管路：水泵設有Φ150mm進水口，可從天然水源、液罐、消防蓄水池吸水，另可加轉換異徑接口連接消防栓吸水供水，吸水管放置于車頂。1個帶Φ150mm蝶閥的進水口，用于與水罐相連接。
出水管路：
車頂設置1個Φ100mm出水消防炮管路及**閥，采用撓性接頭；
泵房左右兩側各設置1個Φ80mm和1個Φ65mm手動球閥**的出水口。
注水管路：泵房內設置1個Φ65mm水泵向罐內注水管路及**閥；
車廂左右兩側各有1個Φ65mm注水管，可向罐內注水并設有悶蓋。
放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有與進出水管路連通的冷卻水管路及**閥。
五、 消防炮
型 號：PL48型消防炮
流 量：48（1/s）
射 程：水≥60m 泡沫≥55m
壓 力：1.0MPa
位 置：位于水罐頂部。
控 制：采用手動**，帶鎖止機構，方便操作。
六、 取力器
型 式：全功率夾心取力器
冷卻方式：強制式水冷
潤滑方式：飛濺式油潤滑
操縱方式：駕駛室內儀表盤處操作掛取力器，取力器結合方便平穩，無異響。
安 裝：取力器與發動機匹配良好，**安裝，結合后無自行脫落現象。
七、 器材箱及泵房
主要材質：
骨架、蒙皮均為優質碳鋼；內部器材架采用鋁合金型材，內飾板為氧化處理的鋁板。
基本結構：
1、為整體結構，其前部為器材箱，中部為水罐，后部為泵房。
2、后部為泵室,配有儀表板及操作系統，器材箱和泵室均設帶鎖卷簾門?？蚣芎附咏Y構，并確保其強度和剛度。
3、空間可任意調整，器材箱設排水孔。
4、器材箱可靠、美觀、可任意調節，配有大空間簾子門器材箱，確保空間充分利用。
5、車廂及泵房設有照明燈，滿足夜間滅火作戰時的照明需要。
6、車后部設有登頂爬梯，能使消防人員迅速登上車頂，車頂鋪設滑板以確保人員在車頂安全行走，梯子站立面做防滑處理。
7、在車輛的前部設有牽引栓、后部設有拖鉤，使車輛能牽引或被拖拉。
鋁合金卷簾門：
1、所有器材廂及泵室都采用帶鎖卷簾門，把手和鎖銷堅固耐用，不變形，密封性能經過水淋實驗,確保無滲漏現象。
2、卷簾門兩側滑道內有鉚釘固定，以免脫落。
3、每個器材廂內有照明燈，由卷簾門開閉**。
4、左、右各配有鋁合金簾子門，后尾一扇，安全可靠，美觀實用。
基本原則：
（一）按戰斗編成和戰斗展開設計器材集成；
（二）按人體工程學原理設計各種器材托架；
（三）無須任何攀登工具，取用箱內任何器材簡明實用的原則。
（四）按使用邏輯關系和使用頻率放置器材；
（五）站在地面或踏板上1-2動作內取用任何器材。
八、干粉系統
干粉罐：裝載干粉量：2000Kg
工作壓力：**0.5MPa **1.4MPa
設計壓力：1.6MPa
氮氣瓶：數量：9個 單瓶容量：60L **工作壓力：15MPa
干粉炮：型號：PF30 額定開啟壓力：1.4MPa
流量：30kg/s 射程：≥35m
減壓閥：數量：1個 工作壓力≤1.4MPa
安全閥：數量：1個 開啟壓力1.6MPa
干粉卷盤（帶干粉**）:數量：1套；噴射率：≥2.5kg/s
射程：≥10m；卷盤膠管長：40m
九、電器系統
1、駕駛室頂部配備紅色長排豪華**。
2、**報器功率為100W；
3、為保證使用安全，整車線路采用整體線束制作，連接處用防水插頭，保證使用過程中的線路安全。
4、車頂配有火場照明燈1只；車輛兩側下方設有安全標志燈，車身、尾部按標準粘貼反光標識。
5、所有器材箱均安裝LED照明燈，方便夜間作戰照明之用。
6、車輛兩側上方各配有四盞爆閃燈與側照明燈（組合式），下方安裝安全標識燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、泵房內均有照明燈。
7、**報器、**、頻閃燈、電路為**式附加電路，**器件安裝在駕駛室內。
8、所有線路均采用套管進行保護。
9、泵房內儀表板上設備：液位表、轉速表、壓力表、真空表、器材箱照明開關等。
十、儀表板及板上設備
1、所有**手柄、開關、指示燈的近旁都有中文標識；
2、有操作步驟說明。
3、所有標牌都具有持久性和高附著性，能經受由于溫度及氣候的劇變所導致的影響。
4、操作面板采用優質鋁板，美觀、耐用，整體重量較輕。
5、泵房操作系統設置在車輛尾部，無壓力出口，保證操作人員的安全。
十一、總體技術要求
1、整車性能符合GB7956《消防車性能要求及試驗方法》的規定。
2、整車外觀保持一定的平整度，且符合有關規定。
3、所有鉚接保持一定的密度，符合企標規定。
4、所有焊接牢固，光潔，平整，符合企標規定。
5、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。
十二、隨車文件
1）底盤使用說明書 2）底盤質量保修卡
3）底盤維修手冊 4）底盤合格證
5）隨車工具清單 6）發動機號碼拓印件
7）底盤號碼拓印件 8）消防車使用說明書
9）消防交接清單 10）消防車合格證
器材配備表
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 消防水帶 | 盤 | 10 | 13-Φ65-20 6盤 13-Φ80-20 4盤 |
2 | 吸水管 | 米 | 8 | |
3 | 濾水器 | 件 | 1 | |
4 | 集水器 | 件 | 1 | |
5 | 三分水 | 件 | 1 | |
6 | 吸水管扳手 | 個 | 2 | |
7 | 地上消火栓扳手 | 件 | 1 | |
8 | 地下消火栓扳手 | 件 | 1 | |
9 | 護帶橋 | 個 | 2 | |
10 | 水帶包布 | 件 | 4 | |
11 | 水帶掛鉤 | 件 | 4 | |
12 | 消防斧 | 件 | 1 | |
13 | 鐵鋌 | 件 | 1 | |
14 | 鐵鍬 | 件 | 1 | |
15 | 丁字鎬 | 件 | 1 | |
16 | 腰斧 | 件 | 1 | |
17 | 異徑接口 | 只 | 2 | 內扣Φ65變Φ80 |
18 | 異型異徑接口 | 只 | 1 | 150/100 |
19 | 開關直流水** | 支 | 1 | |
20 | 開花水** | 支 | 1 | |
21 | 干粉滅火器 | 具 | 1 | 3 kg，ABC干粉 |
22 | 泡沫** | 支 | 1 | PQ8 |
23 | 泡沫吸液管 | 支 | 1 |
